外盤半管式反應釜是一種常用的立式反應設備，核心優勢在于高效傳熱與優良的承壓性能，廣泛應用于石油、化工等行業。

①工作原理

1. 傳熱控溫：蒸汽/導熱油/熱水/冷卻水等傳熱介質在釜體外部的半盤管內流動，通過管壁與釜內物料進行高效熱交換，實現加熱或冷卻。

2. 攪拌反應：電機驅動攪拌器旋轉，使釜內多種物料充分混合，避免局部過熱或反應不均，促進化學反應或物理變化的進行。

3. 過程控制：通過釜蓋上的傳感器實時監測反應參數溫度、壓力，并調節傳熱介質的流量，以維持工藝所需的反應條件。

②結構特點 :

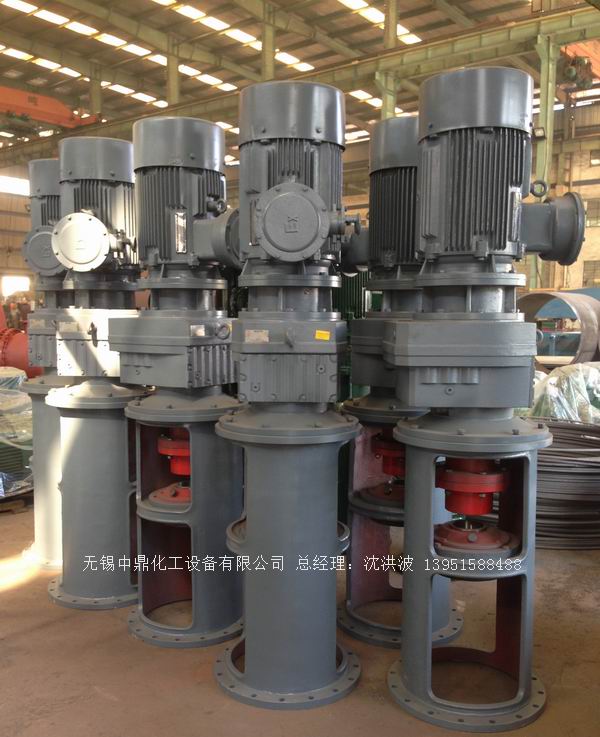

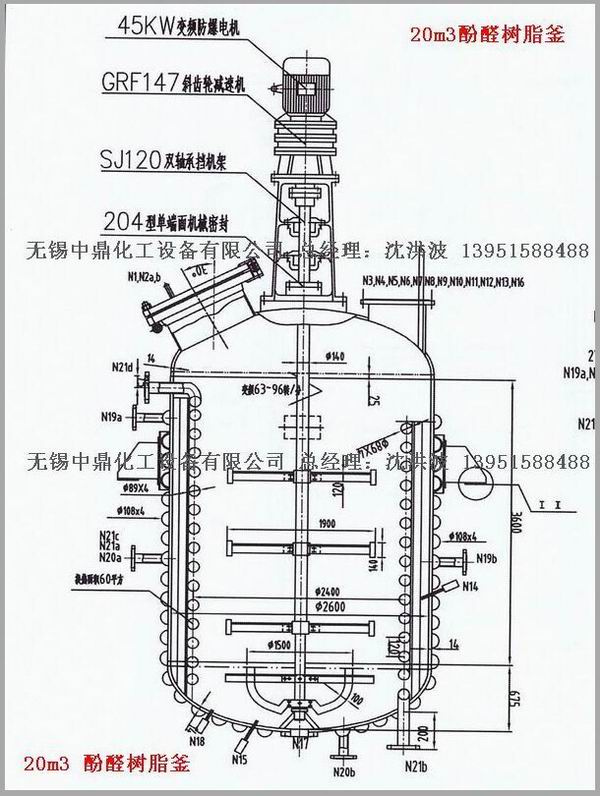

1.核心結構：主要由釜體、外盤半管（傳熱元件）、攪拌系統（電機、減速機、攪拌槳）、軸封裝置及各類工藝管口組成。

2.高效節能：半盤管與釜壁貼合緊密，傳熱系數高（500-800 W/(m2·K)），且盤管容積小，熱損失少，能耗低。

3.承壓優秀：半盤管本身充當釜體的加強環，可大幅減薄釜體壁厚（比傳統夾套式薄37.5%以上），同時提升整體承壓能力（盤管耐壓0.6-2.5MPa）。

4. 設計緊湊：結構緊湊，占用空間小，便于車間布局和管路連接，且結垢傾向低，維護相對簡便。

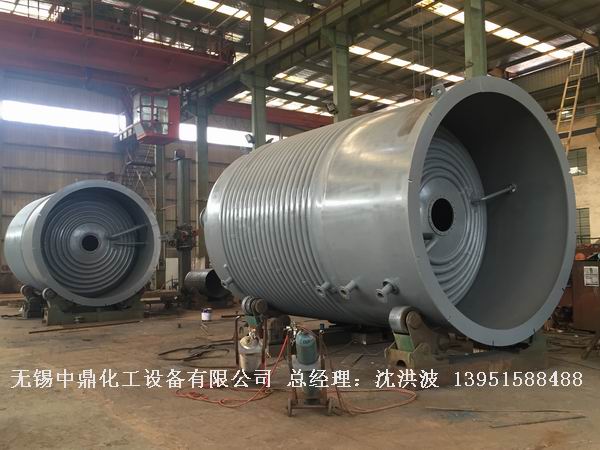

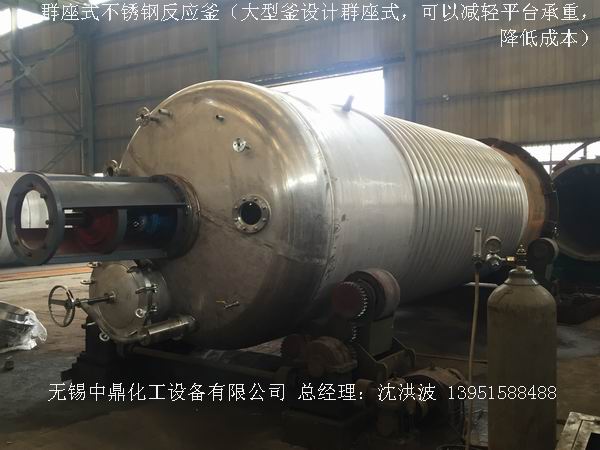

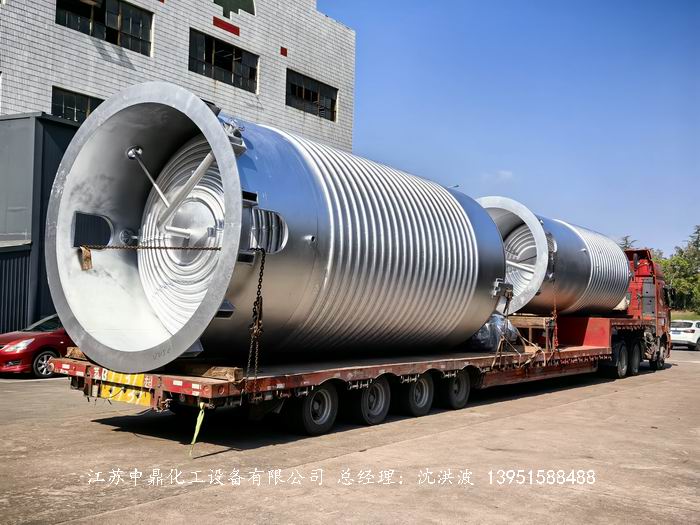

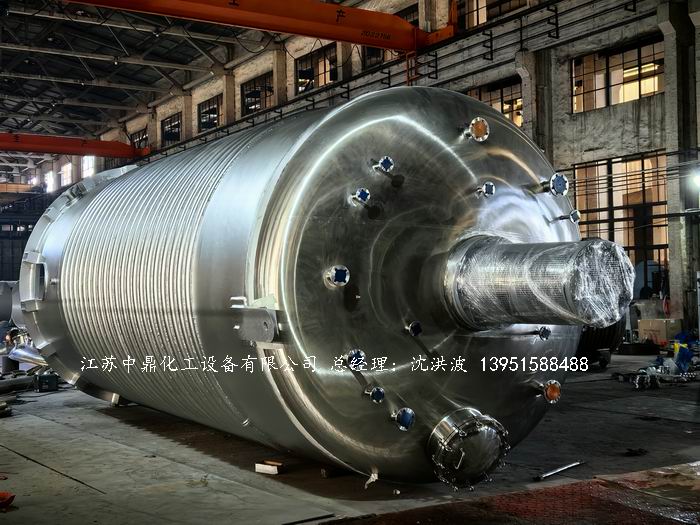

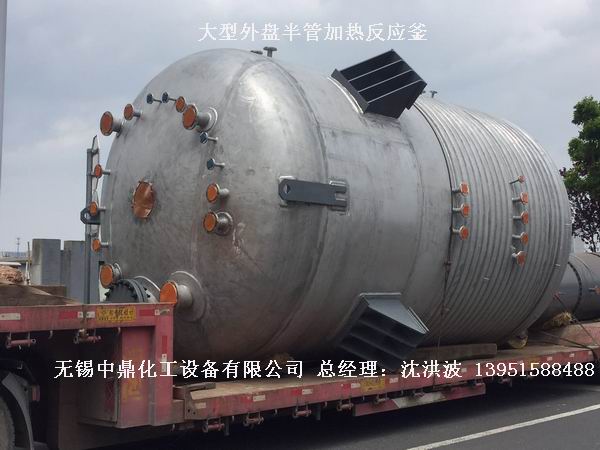

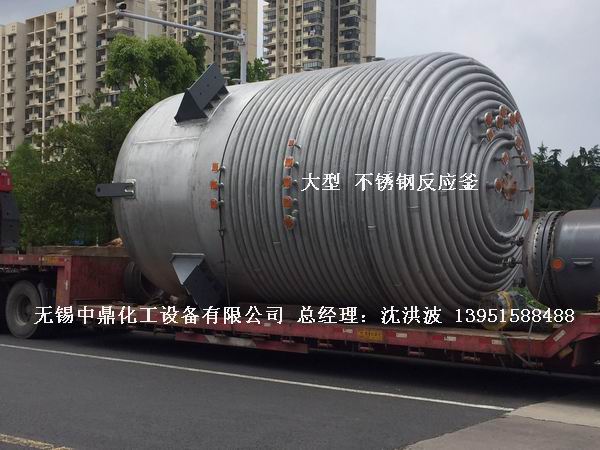

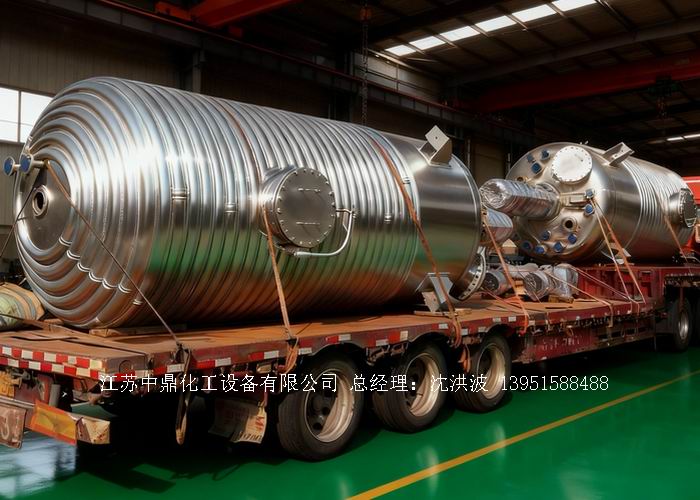

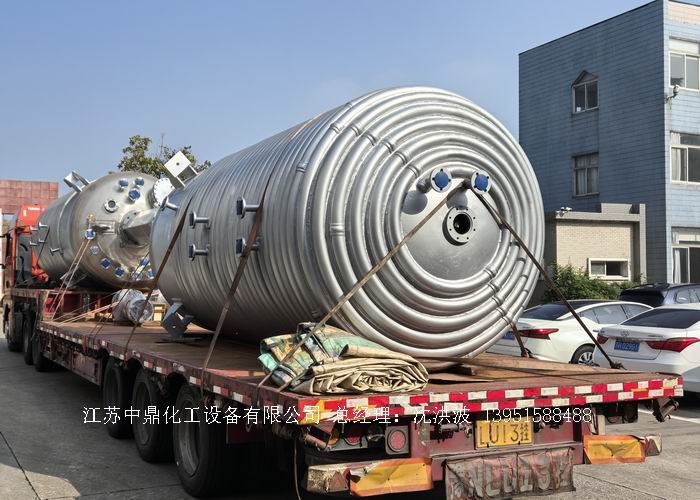

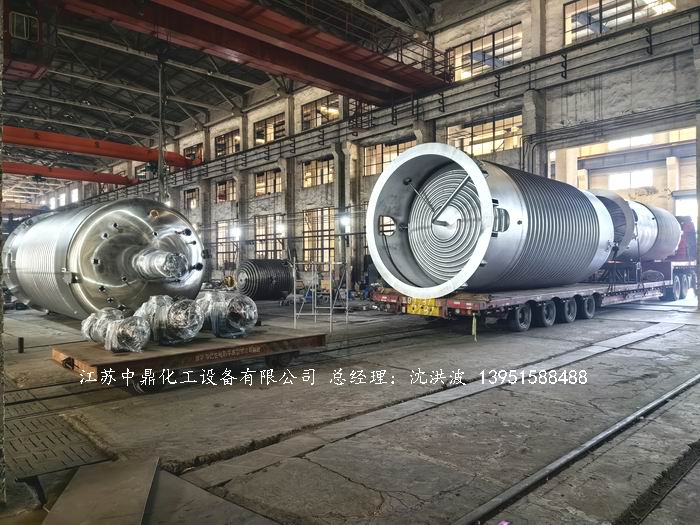

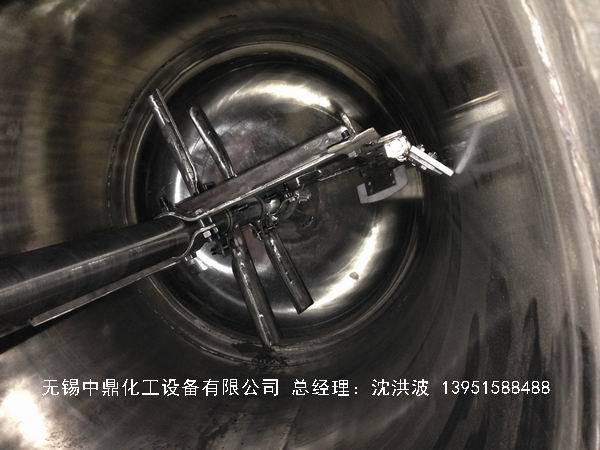

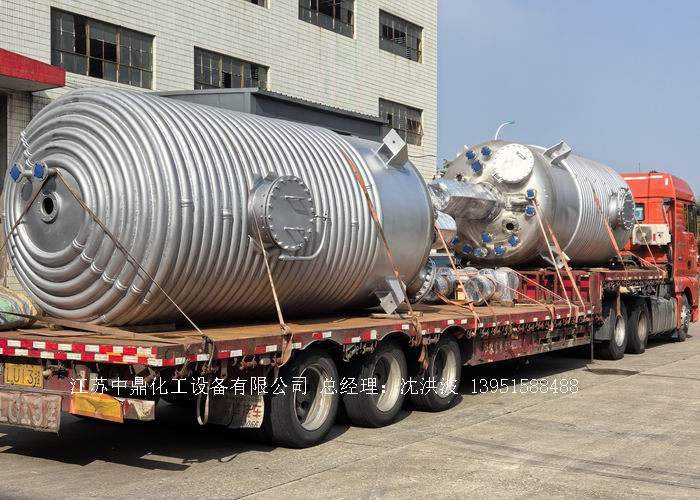

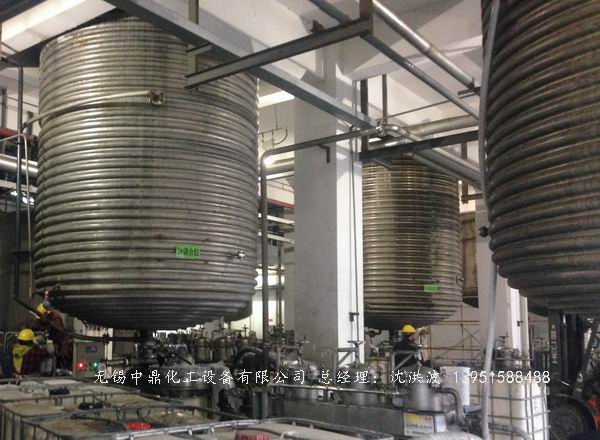

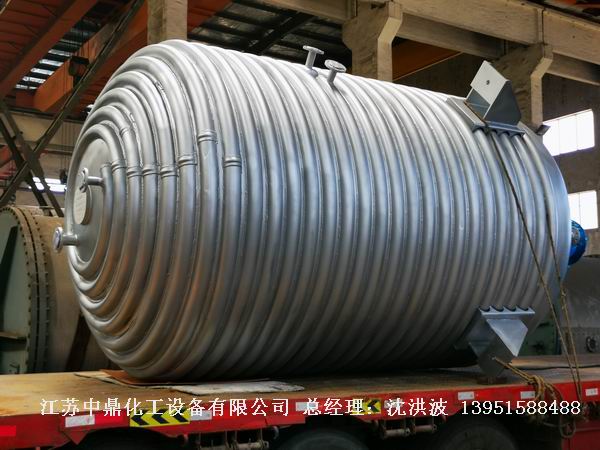

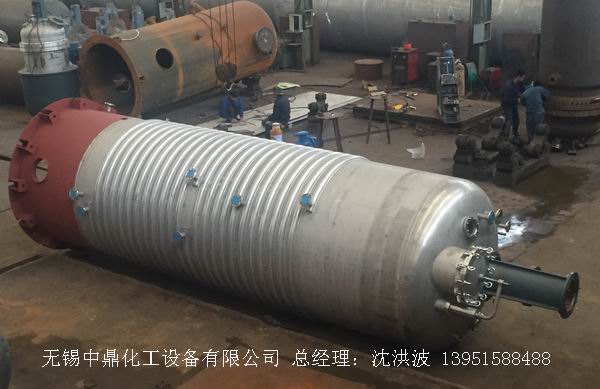

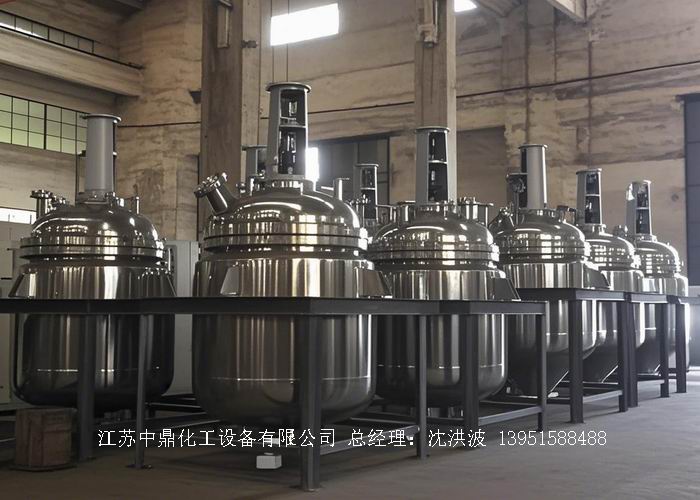

外盤半管式反應釜   外伴管式反應釜    外半圓管式反應釜（大中型/裙座式外盤半管反應釜）

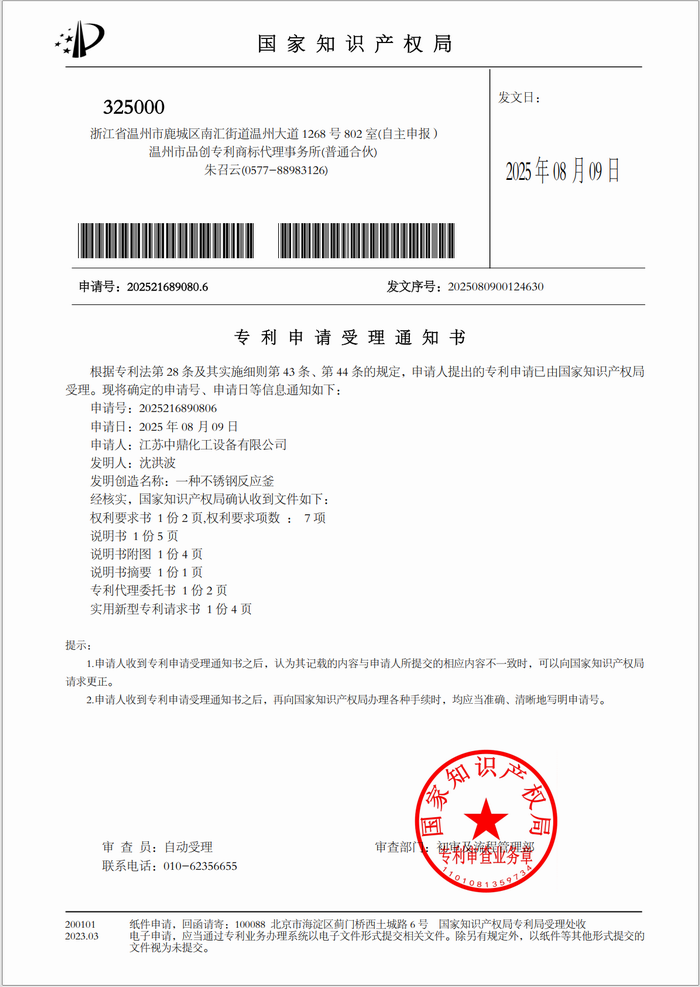

江蘇中鼎化工設備有限公司 已提交實用新型專利申請：“一種不銹鋼反應釜”現在已經被受理中

不銹鋼外盤半管式反應釜的主要優勢在于高承壓、高熱效率、結構強度大，同時能節省能耗與材料成本。相比之下，夾套式的優勢則是溫度均勻、制造和清洗更簡便。

下面是兩者的核心優缺點對比：

①超強承壓與結構強度：半管直接焊在釜體上，既是換熱通道也是加強圈，能有效防止釜體失穩，可承受高壓熱媒（如高壓蒸汽），無需減壓，適合高壓反應。

②高效節能：半管內介質流速快，傳熱效率高，且所需熱媒量遠少于夾套，顯著降低了加熱和冷卻的能源消耗和運行成本。

③優化的釜體設計：改善了內筒受力，可大幅減薄釜體壁厚，節省不銹鋼材料，同時減小設備體積，便于車間布局和安裝。

④釜內潔凈：盤管外置，不占用釜內空間，不干擾攪拌，無清潔死角，有利于物料混合和后期清洗。

外盤管式不銹鋼反應釜選型注意事項：

①外盤半管主要參數把控：半管規格選φ57-φ159mm，壁厚匹配系統壓力低壓工況≥3mm ，中壓工況≥4mm（高壓工況≥5mm），盤管間距25-100mm，確保換熱均勻且不影響釜體受力。

②材質精準適配：普通物料選S30408,含氯離子物料優選S316L，S2205或者S2507雙相不銹鋼等，高溫高壓選S304H，S310S等，腐蝕性極強工況可做襯四氟/襯鈦/襯哈氏合金，杜絕材質腐蝕泄漏。

③ 焊接質量嚴控：盤管與釜體采用滿焊工藝，焊后必須做PT滲透檢測+水壓試驗（試驗壓力為工作壓力1.25-1.5倍），避免焊口開裂。

④熱媒適配性：高壓熱媒（如蒸汽）需確認盤管承壓等級，低溫工況需預留盤管伴熱防結冰，熱媒進出口設流量閥控溫。

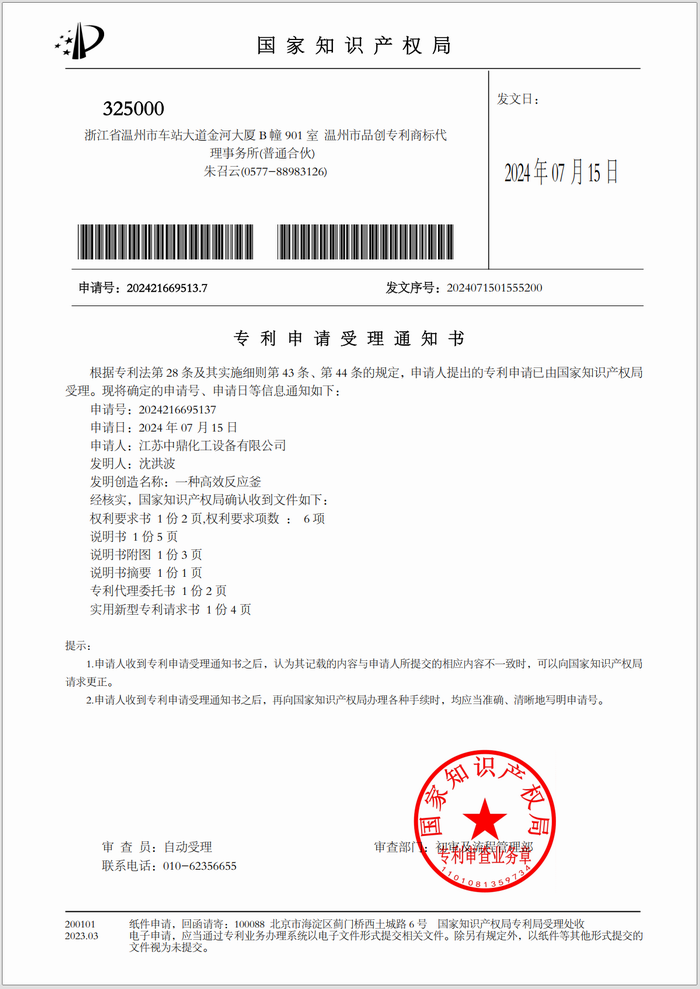

江蘇中鼎化工設備有限公司 已提交實用新型專利申請：“一種高效反應釜”現在已經被受理中

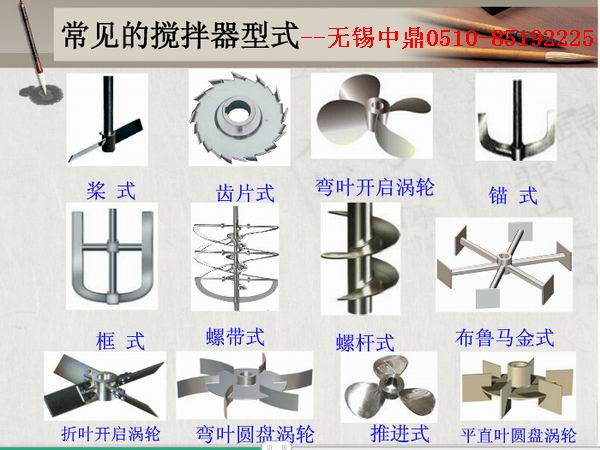

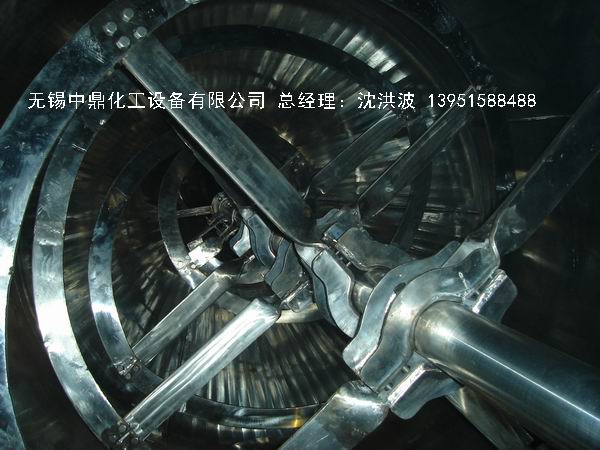

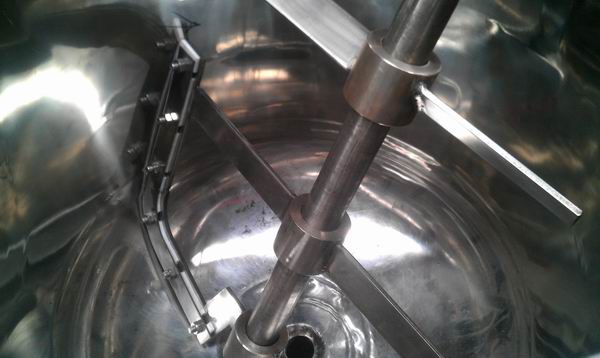

不銹鋼反應釜核心攪拌形式（主流6類）：

1.槳式攪拌器：平板/斜槳結構，轉速低（20-150r/min），適用于低粘度均相混合、溶解。

2.渦輪式攪拌器：槳葉多（3-8片）、轉速中高（100-500r/min），剪切力強，適配中低粘度分散、乳化。

3. 錨式/框式攪拌器：貼合釜壁，轉速低（10-80r/min），用于中高粘度物料，防壁面掛料。

4. 螺帶式/螺桿式攪拌器：螺旋結構，轉速極低（5-50r/min），適配高粘度/膏狀物料，實現整體循環混合。

5. 推進式攪拌器：螺旋槳結構，轉速高（300-1000r/min），軸向流強，適合低粘度大規模循環、傳熱。

6. 分散盤式攪拌器：圓盤+齒狀結構，轉速極高（500-3000r/min），專用于超細分散、懸浮、乳化。

不銹鋼反應釜外盤半管材質選擇不銹鋼還是碳鋼，更合理？

不銹鋼外盤半管優勢：與筒體材質同源，膨脹系數一致，熱穩定性強、焊接牢固可靠，耐蝕性?xún)?yōu)異，無銹蝕及電化學腐蝕風險，壽命長且維護成本低，適配各類工況，合規性更優。碳鋼外盤半管僅成本低，耐蝕性差易生銹，需頻繁防腐，與不銹鋼筒體存在電化學腐蝕風險，壽命短、維護繁瑣。綜上，優先選用不銹鋼外半管，綜合性?xún)r(jià)比及安全性更有保障。

不銹鋼反應釜攪拌槳葉對物料粘度對應攪拌葉選擇，按物料粘度分級精準匹配，避免混合低效或設備過載：

①低粘度（＜100mPa·s，如溶液、水基料）：推進式（優先大循環）、渦輪式（需分散）、槳式（簡易混合），核心需求：快速循環、均勻擴散。

②中粘度（100-10000mPa·s，如糖漿、油墨）：渦輪式（強剪切）、錨式（防掛壁），核心需求：平衡剪切與混合，避免局部滯留。

③高粘度（10000-100000mPa·s，如膏體、樹脂）：螺帶式、框式，核心需求：整體翻動，減少死角。

④極高粘度（＞100000mPa·s，如膠體、熔融料）：螺帶-螺桿組合式，核心需求：強制推送物料，實現全釜混合。

外盤管式不銹鋼反應釜關鍵選型技巧4點落地性原則：

1. 先定核心需求：混合均勻選槳式/推進式，分散乳化選渦輪式/分散盤，防掛壁選錨式/螺帶式。

2. 匹配設備參數：釜體直徑大優先推進式（循環覆蓋廣），釜深大可選多層槳葉（分層混合）。

3. 兼顧工藝附加：需傳熱優先推進式/渦輪式（強化介質流動），需防物料破損選低轉速槳式/錨式。

4. 控制成本適配：簡易工況用槳式（低成本），復雜高粘度工況直接上組合式（避免后期改造）。

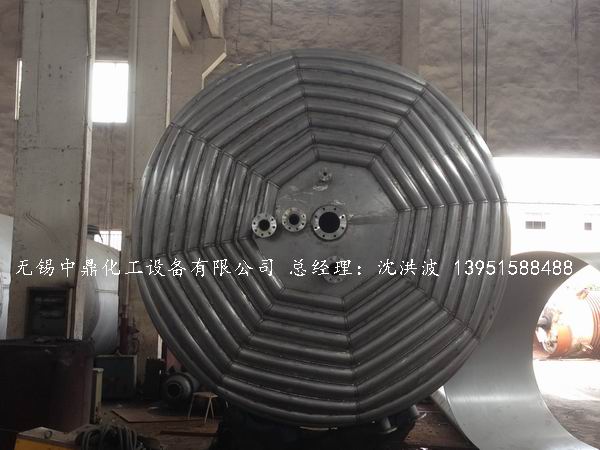

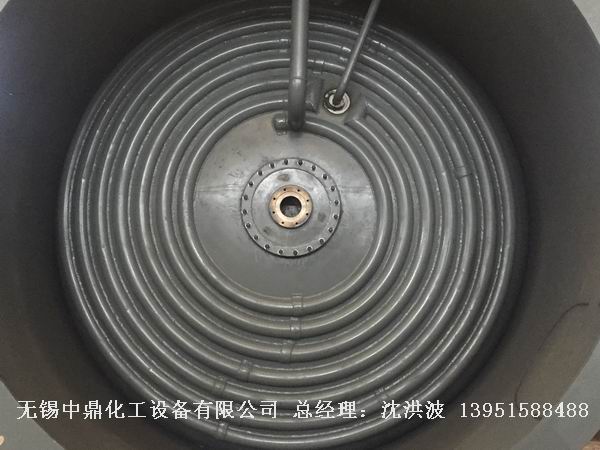

外盤半管加熱反應釜下封頭盤管工藝賞析

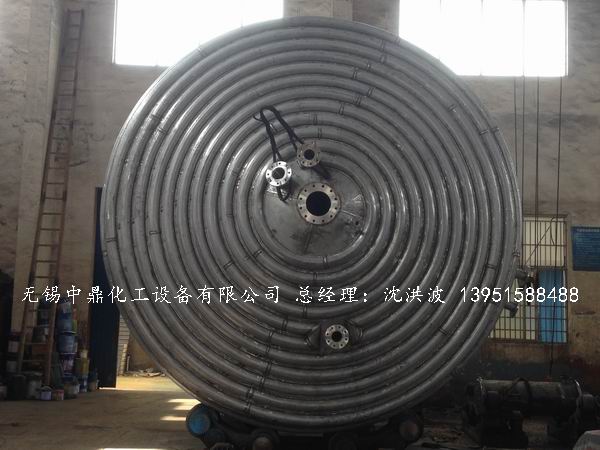

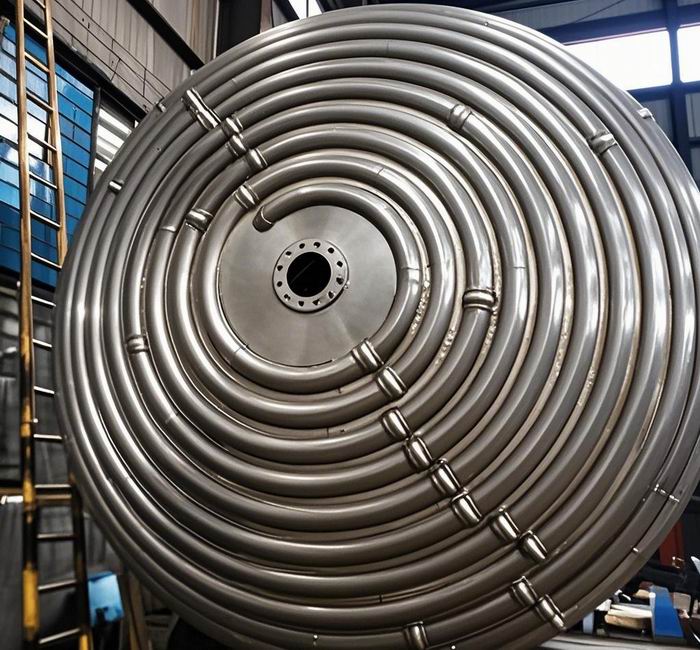

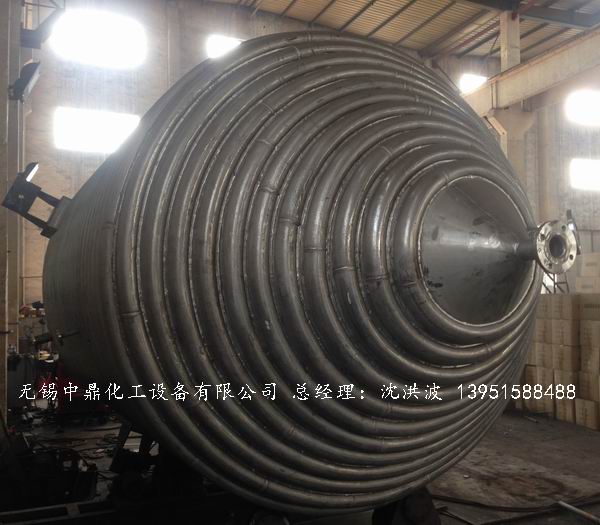

外盤半管加熱反應釜下封頭盤管工藝賞析（蜘蛛網型）

不銹鋼反應釜安全選型主要要點和全維度保障：

1. 基礎安全參數匹配（核心前提）

①壓力適配：釜體設計壓力≥工作壓力1.25倍，外盤管承壓?jiǎn)为?dú)核算（需高于熱媒系統壓力），杜絕超壓風險。

②溫度適配：釜體/盤管材質耐溫≥工藝最高溫度50℃，高溫工況加裝熱膨脹補償器，避免熱應力開裂。

③容積冗余：有效容積預留10%-20%余量，防止物料沸騰溢出，尤其放熱反應需規避滿釜運行。

2. 安全裝置強制配置（不可缺失）

①壓力保護：裝安全閥（起跳壓力=設計壓力）+壓力變送器+爆破片（雙重泄壓，防爆燃）。

②溫度保護：釜內/盤管雙測溫點，超溫自動切斷熱媒并報警，高溫工況加冷卻應急回路。

③其他關鍵裝置：液位計（防干燒/滿溢）、攪拌過載保護（防設備卡死起火）、緊急停車按鈕，腐蝕性物料配防腐安全閥。

3. 結構與工藝安全優化

①攪拌系統：高粘度物料選低轉速?gòu)?qiáng)扭矩電機，配扭矩監測，避免攪拌失效導致物料局部過熱。

②密封方式：高壓/有毒物料用磁力密封，常壓用機械密封（定期更換密封件），杜絕物料泄漏。

③釜體強度：壁厚按GB150標準核算，大型釜加加強圈，外盤管需同步參與釜體受力校核，防失穩變形。

4. 合規與售后保障

①資質齊全：廠家需具備A1/A2級壓力容器生產許可證，設備附帶壓力容器合格證、監檢證書。

②后期維護：預留檢修空間，易損件（密封件、閥門）選通用型號，要求廠家提供定期檢測指導。
